Примеры наших работ. Пароводогрейная котельная (Московская область)

Описание объекта

Паропроизводительность — 5,2 т/ч.;

Теплопроизводительность — 5,0 МВт.;

Основное топливо — природный газ;

Резервное топливо — дизельное;

Давление пара — 10 бар;

Температурный график — 95/70 °С;

Дымовая труба — 30 м.;

Теплотрасса — 250 м.;

Дата выполнения работ — 2015г.

Пароводогрейная котельная паропроизводительностью 5,2 т/ч и теплопроизводительностью 5 МВт предназначена для технологического пароснабжения и теплоснабжения завода по производству инсулина, расположенного в поселке Оболенск Московской области.

Проектом предусмотрен монтаж оборудования котельной в каркасном быстросборном здании. Размеры здания — 9х24 м. В качестве ограждающих конструкций используются «сэндвич»-панели.

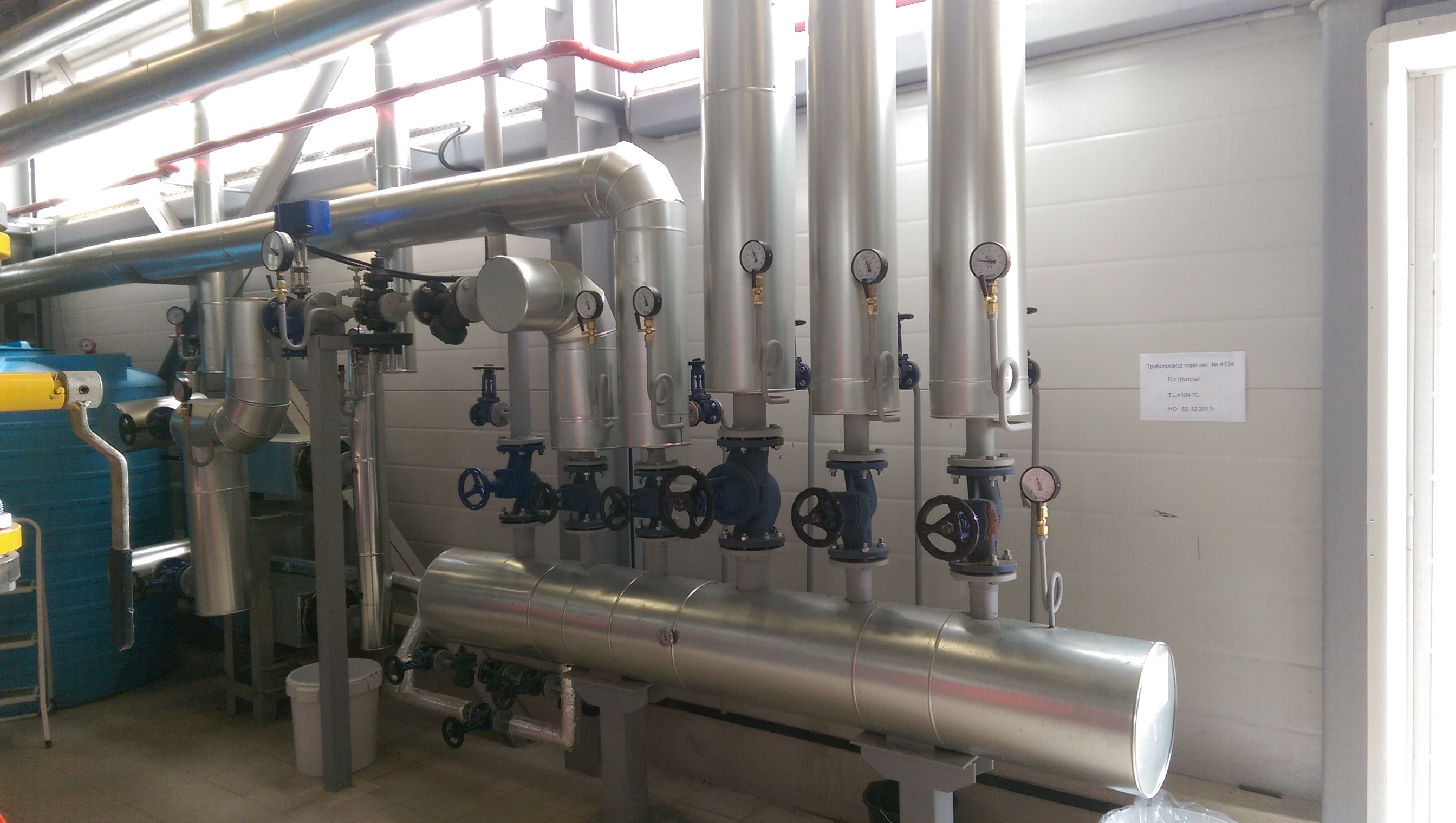

Котельная запроектирована на базе двух паровых котлов Buderus Logano SHD815 со встроенным экономайзером, производительностью 2600 кг пара/час каждый, с комбинированными горелками Riello RLS 190 MZ, и двух водогрейных котлов Logano S825L производительностью 2,5 МВт каждый, с комбинированными горелками Riello GI/EMME. Водогрейные котлы предназначены для обеспечения теплом системы отопления и вентиляции предприятия, а паровые котлы — для технологического пароснабжения и приготовления горячей воды.

В котельной установлено насосное оборудование Grundfos. Сетевые и конденсатные насосы оснащены частотными приводами. Выполнен монтаж автоматической двухступенчатой установки умягчения непрерывного действия, производительность 4 м3/час, смонтированы деаэратор производительностью 5 м3/час с аккумуляторным баком емкостью 4м3, конденсатный бак, сепаратор непрерывной продувки.

Для компенсации температурных расширений теплоносителя в котельной установлены расширительные мембранные баки Reflex.

Основным топливом для котельной является природный газ, источник газоснабжения — газопровод среднего давления. В качестве резервного топлива используется дизельное.

Выполнен монтаж газорегулирующего устройство (ГРУ) на раме с двумя нитками регулирования с оборудованием компании Tartarini, коммерческого узла учета газа. Резервное топливное хозяйство включает в себя два двустенных подземных резервуара для дизельного топлива объемом по 30м3.

В качестве системы дымоудаления в котельной применена стальная самонесущая дымовая труба высотой 30м с индивидуальными газоходами из нержавеющей стали производства ООО «Риелло-сервис».

В котельной смонтирована система водоподготовки, состоящая из двухступенчатой установки Na-катионирования непрерывного действия и комплекса пропорционального дозирования. Ведется учет отпущенного тепла, холодной воды на вводе в котельную, электроэнергии, расхода пара и природного газа. Для учета расхода пара, отпущенного в тепловую сеть, произведен монтаж расходомеров пара компании ЭМИС (Россия).

В котельной предусмотрено отопление и вентиляция помещения, в котором размещено оборудование, пожарная сигнализация, сигнализация загазованности по СО и СН4. Трехкратный воздухообмен и подача воздуха на горение обеспечивается приточной установкой и дефлекторами.

Электрические щиты и щиты автоматики выполнены с комплектующими АВВ, Schneider Electric. В котельной предусмотрена диспетчеризация с визуализацией (мнемосхема) и возможностью передачи данных на диспетчерский пульт.

Теплотрасса на высоких опорах, протяженностью 250 метров, по которой проложены трубопроводы пара, конденсата, отоплении, горячего водоснабжения, соединяет котельную с потребителями.

Основное оборудование:
  • котлы Buderus Logano SHD815 со встроенным экономайзером;
  • котлы Logano S825L;
  • Комбинированные горелки Riello RLS 190 MZ;
  • Комбинированные горелки Riello GI/EMME
