Блочно-модульная котельная в многофункциональном парке «Бекасово-Пожитково».
Описание объекта:
Тепловая мощность — 2,08 МВт;
Основное топливо — Газ;
Аварийное топливо — Дизельное;
Температурный режим — 90/70 °С;
Дымовая труба — 20 м.;
Дата выполнения работ — 2016 год.
Блочно-модульная котельная предназначена для теплоснабжения складского корпуса в многофункциональном парке «Бекасово-Пожитково».

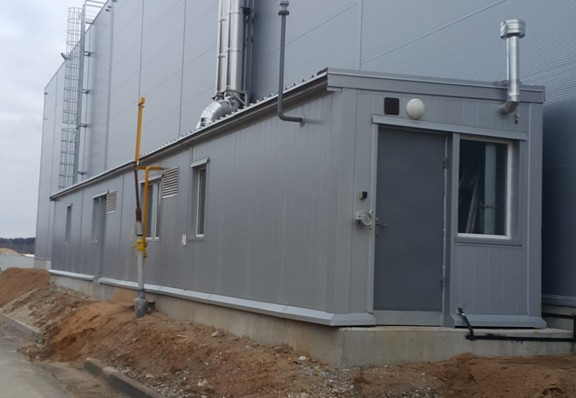

Здание котельной состоит из четырех блок-модулей, габаритные размеры которых были определены исходя из условий расположения котельного оборудования и условий транспортировки автомобильным транспортом.
Блок-контейнеры котельной были смонтированы в заводских условиях и доставлены к месту монтажа автомобильным транспортом.
Проектом котельной предусмотрен монтаж двух водогрейных котлов Buderus SK755-1040 тепловой мощностью 1,04 МВт каждый, оснащенных комбинированными (газ-дизтопливо) горелками.
Для обеспечения надежности работы котельной используется независимая схема теплоснабжения, в основу которой положены пластинчатые разборные теплообменники, установленные в котельной. Для циркуляции теплоносителя в котловом и сетевом контурах применяются насосы компании «Wilo».
В котельной предусмотрено погодозависимое регулирование температуры теплоносителя по температурному графику 90/70°С.
Для предотвращения отложений накипи смонтирована установка Na-катионирования, служащая для умягчения воды.
Для компенсации температурных расширений теплоносителя в котельной установлены два расширительных мембранных бака объемом 500 л. каждый.
В отдельном отсеке выполнен монтаж бака аварийного топлива объемом 10 м3.
Котельная предназначена для работы в автоматическом режиме без постоянного присутствия обслуживающего персонала. В котельной предусмотрен учет отпущенного тепла в тепловую сеть, холодной воды на вводе в котельную, электроэнергии, коммерческий учет расхода природного газа. Управление работой котельной организовано на базе программируемого контроллера Siemens. На дисплее отображается мнемосхема, дающая информацию о работающем оборудовании, а так же индицируются неисправности и аварийные ситуации. Сигналы об аварийных ситуациях в котельной посредством SMS передаются лицам, ответственным за эксплуатацию котельной.
В качестве системы дымоудаления в котельной применены газоходы из нержавеющей стали типа «сэндвич» отдельно для каждого котла, которые крепятся к стене отапливаемого здания.
Источником газоснабжения котельной является газопровод высокого давления. Максимальный расход газа составляет 242 м3/час.
В котельной предусмотрена вентиляция, обеспечивающая однократный воздухообмен и подачу воздуха на горение.
Расчетный срок эксплуатации котельной 20 лет.
Основное оборудование котельной:
