Примеры наших работ. Блочно-модульная котельная логистического комплекса «Северное Шереметьево»
Описание объекта
Тепловая мощность — 6,1 МВт.;
Основное топливо — Газ;
Аварийное топливо — Дизельное;
Температурный режим — 90/70 °С;
Температура ГВС — 60 °С;
Дымовая труба — 20 м.;
Дата выполнения работ: 2016 год.
Блочно-модульная котельная предназначена для теплоснабжения складского корпуса логистического комплекса «Северное Шереметьево».
Здание котельной состоит из четырех блок-модулей, габаритные размеры которых были определены исходя из условий расположения котельного оборудования, а также условий транспортировки.
Блок-контейнеры котельной были смонтированы в заводских условиях и доставлены к месту монтажа автомобильным транспортом.

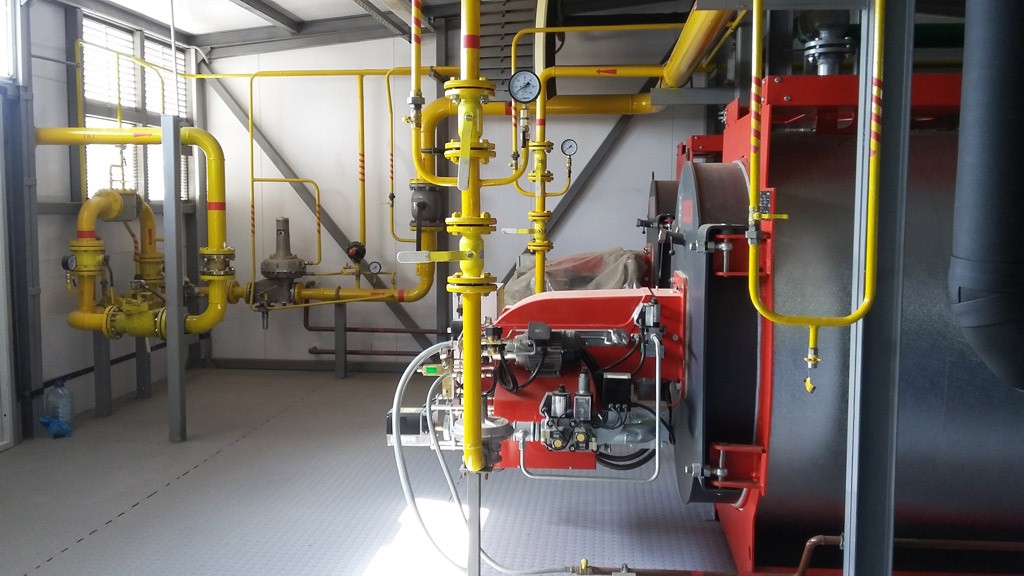

Проектом котельной предусмотрен монтаж двух водогрейных котлов UT-L24 компании Бош Термотехника (Германия) тепловой мощностью 3,05 МВт каждый, оснащенных комбинированными (газ-дизтопливо) горелками.
Для обеспечения надежности работы котельной используется закрытая независимая схема теплоснабжения, в основу которой положены пластинчатые разборные теплообменники, установленными в котельной. Для циркуляции теплоносителя в котловом, сетевом контурах и контуре горячего водоснабжения применяются насосы компании «Wilo».
Для обеспечения плавного пуска и поддержания расчетного напора в теплосети предусмотрено частотное регулирование мощности электродвигателей сетевых насосов.
В котельной предусмотрено погодозависимое регулирование температуры теплоносителя в сетевом контуре.
Для предотвращения отложений накипи смонтирована установка Na-катионирования для умягчения воды.
Для компенсации температурных расширений теплоносителя в котельной установлены три расширительных мембранных бака объемом 1000 л каждый.
В отдельном отсеке выполнен монтаж бака аварийного топлива объемом 30м3.
Котельная предназначена для работы в автоматическом режиме без постоянного присутствия обслуживающего персонала. В котельной предусмотрен учет отпущенного тепла в тепловую сеть, систему горячего водоснабжения, холодной воды на вводе в котельную, электроэнергии, коммерческий учет расхода природного газа.
Для отвода уходящих газов в котельной применена дымовая труба производства ООО Риелло-сервис» с газоходами из нержавеющей стали типа «сэндвич» отдельно для каждого котла.
Источником газоснабжения котельной является газопровод высокого давления. Максимальный расход газа составляет 720 м3/час.
В котельной предусмотрена вентиляция, обеспечивающая однократный воздухообмен и подачу воздуха на горение.
Расчетный срок эксплуатации котельной 20 лет.
Основное оборудование котельной:
