Дымовая труба г. Воронеж

Характеристика изделия

Тип – колонная (несущая обечаечная дымовая труба с расположенными внутри утепленными газоходами).

Высота Н=55м.

Диаметр колоны — 2200мм.

Газоходы – 3х600мм.

Место монтажа — г.Воронеж, февраль 2014г.

Назначение

Труба предназначена для отвода дымовых газов от трех водогрейных котлов.

Конструкция

Дымовая труба колонного типа, состоящая из 5-х секций. Крепится к фундаменту через анкерный блок. Размеры приняты исходя из условий строительной площадки и расчета на прочность. Внутренние газоотводящие стволы выполнены из нержавеющей стали, устойчивой к воздействию высоких температур и кислотной среде конденсата, который образуется на стенках газохода при удалении продуктов сгорания топлива. Для максимального исключения процесса образования конденсата, стволы покрывают слоем базальтовой изоляции толщиной 40 мм. – 80 мм. Высота и диаметры газоходов подобраны на основании аэродинамического расчета.

В верхней части колонны предусмотрены интерцепторы, которые уменьшают воздействие ветровой нагрузки на конструкцию, предохраняя, тем самым , дымовую трубу от разрушения.

Труба оборудована ходовой лестницей с ограждением, площадкой обслуживания габаритных огней, системой предотвращения замерзания конденсата.

Антикоррозионная защита несущей конструкции (колонны) выполнена двухкомпонентными грунтовками и эмалями в цвет, который соответствует дизайнерскому решению Заказчика.

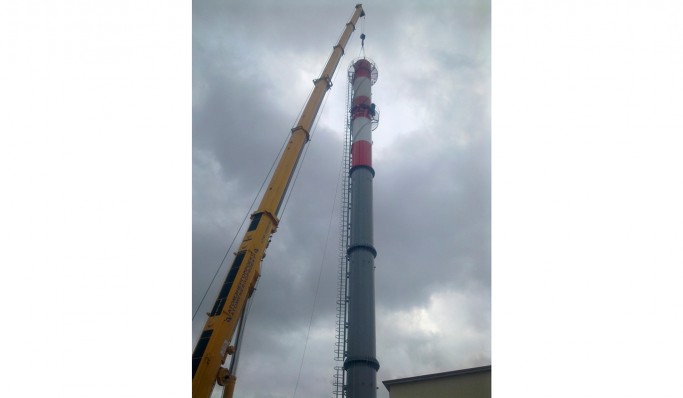

Монтаж дымовой трубы

Доставка дымовой трубы осуществлена автомобильным транспортом отдельными секциями заводской готовности. Навеска лестницы и площадки обслуживания происходила непосредственно на строительной площадке. Подъем дымовой трубы, установка на закладные элементы, нивелировка и затяжка резьбовых соединений выполнены посекционно при помощи автокрана.

Полное время монтажа дымовой трубы – 3 дня.
