Примеры наших работ. Самонесущая дымовая труба высотой 75 метров, г. Люберцы Московской области
Характеристика изделия
Тип – колонная (несущая обечаечная дымовая труба с расположенными внутри утепленными газоходами);
Высота Н=75 м.;
Диаметр колоны — 2150 мм.;
Газоходы – 3 х 700мм.;
Место монтажа – Московская область, гор. Люберцы, июнь 2013 г.
Назначение
Труба предназначена для отвода дымовых газов от трех водогрейных котлов.
Конструкция

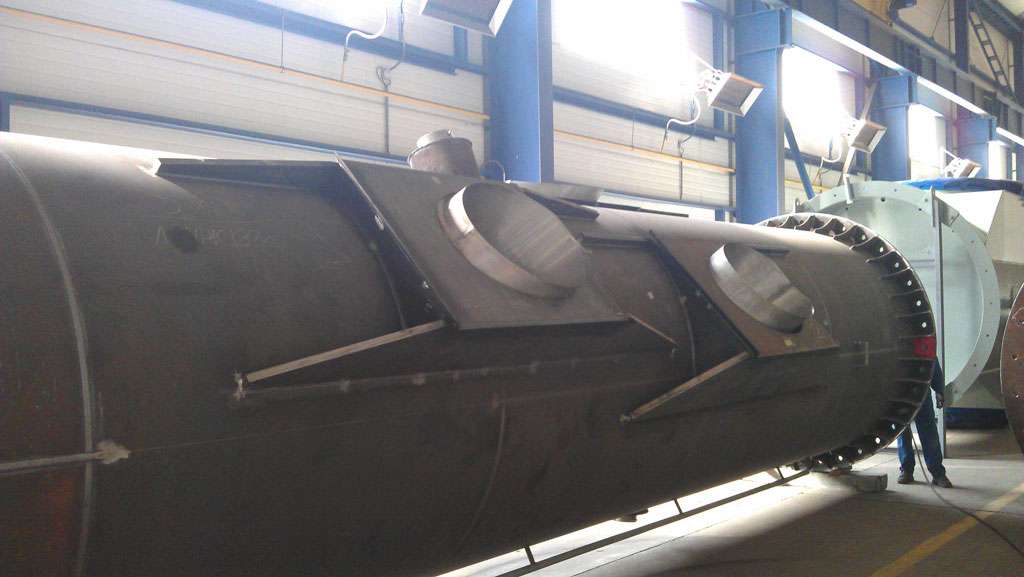

Дымовая труба колонного типа, состоящая из 4-х секций. Крепление к фундаменту — через анкерный блок. Размеры приняты исходя из условий строительной площадки и расчета на прочность. Внутренние газоотводящие стволы выполнены из нержавеющей стали, устойчивой к воздействию высоких температур и кислотной среде конденсата, образующегося на стенках газохода при удалении продуктов сгорания топлива. С целью максимального исключения образования конденсата стволы покрывают слоем базальтовой изоляции толщиной 40 мм – 80 мм. Высота и диаметры газоходов определены на основании аэродинамического расчета.
В верхней части колонны предусмотрен гидродинамический гаситель колебаний собственной разработки, который уменьшает воздействие резонансных явлений на конструкцию, тем самым предохраняя трубу от разрушения.
Труба оборудована ходовой лестницей с ограждением, площадкой обслуживания габаритных огней, системой предотвращения замерзания конденсата.
Антикоррозионная защита несущей конструкции (колонны) выполнена двухкомпонентными грунтовками и эмалями в цвет, соответствующий дизайнерскому решению Заказчика.
Монтаж дымовой трубы
Доставка дымовой трубы осуществлена автомобильным транспортом отдельными секциями заводской готовности. Навеска лестницы и площадки обслуживания произведена непосредственно на строительной площадке. Подъем дымовой трубы, установка на закладные элементы, нивелировка и затяжка резьбовых соединений выполнены посекционно при помощи автокрана.
Полное время монтажа дымовой трубы – 3 дня.
