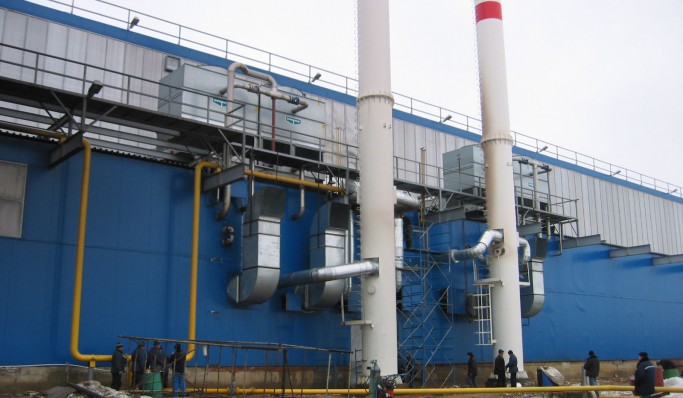

Дымовая труба высотой 20 метров в Московской области

Характеристика изделия

Тип – колонная (несущая обечаечная дымовая труба с расположенными внутри утепленными газоходами);

Высота — 20м.;

Диаметр колоны — 1020мм.;

Газоходы – 2х400мм.;

Место монтажа – Московская область, январь 2010г.;

Назначение

Труба предназначена для отвода дымовых газов от двух ГПА.

Конструкция

Дымовая труба колонного типа, состоящая из 2-х секций, которая крепится к фундаменту через анкерный блок. Размеры приняты исходя из условий строительной площадки и расчета на прочность. Внутренние газоотводящие стволы выполнены из нержавеющей стали, устойчивой к воздействию высоких температур и кислотной среде конденсата, образующегося на стенках газоходов при отводе продуктов сгорания топлива. С целью максимального исключения образования конденсата, стволы покрыты слоем базальтовой изоляции толщиной 80 мм. Высота и диаметры газоходов определены на основании аэродинамического расчета.

В верхней части колонны дымовой трубы предусмотрены интерцепторы, которые уменьшают воздействие ветровой нагрузки на конструкцию, предохраняя, тем самым, трубу от разрушения.

Дымовая труба оснащена системой предотвращения замерзания конденсата.

Антикоррозионная защита несущей конструкции (колонны) выполнена двухкомпонентными грунтовками и эмалями в цвет, который соответствует дизайнерскому решению Заказчика.

Монтаж дымовой трубы

Доставка дымовой трубы осуществлена автомобильным транспортом отдельными секциями заводской готовности. Сборка секций между собой проведена непосредственно на строительной площадке. Подъем дымовой трубы, установка на закладные элементы, нивелировка и затяжка резьбовых соединений выполнены за одну операцию автокрана.

Полное время монтажа дымовой трубы – 4 часа.

Количество смонтированных труб – 2 шт.
